Soil Nailing공법의 개요

Soil Nailing 공법은 붕괴 위험이 큰 자연 사면이나 굴착에 의한 인위적 사면의 안정성을 확보하기 위한 공법으로 상부 지반으로부터 내려오면서 지반이 완전히 이완되기 전에 Nail (철근 보강재)과 전면판을 설치하여 지반의 전단 및 인장강도를 증가 시킴으로서 사면의 안정성을 확보하여 보강된 원지반의 중력식 옹벽과 같이 작용하도록 하는 원리로서 최근에 다양한 토류 구조물에 이용되고있다.

Soil Nailing의 구성

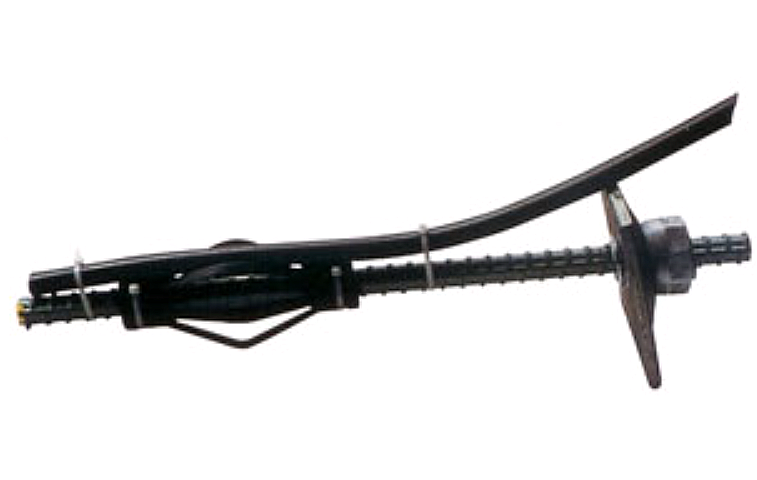

Soil Nailing의 구성 요소는 크게 NAIL 재 (보강재), 주입재, 전면판으로 구분되며, 설계 및 시공시 각각의 안정성이 충분히 확보되어야 한다.

  • 보강재 (철근)
    • 표준 이형 철근 (SD40, D-25-29mm)을 이용.
    • 두부를 너트와 지압판으로 전면 판에 고정.
  • 주입재 (Grouting)
    • Cemenit Milk를 이용하며 저압 그라우팅으로 천공된 공내에 충진.
    • 혼화제는 Cement Milk와 혼합되어 조기 강도, 무수축, 유동성을 발휘하는 제품을 사용.
  • 전면판 (Facing)
    • 숏크리트(Shotcrete) 또는 콘크리트(Concrete) 이용.
Soil Nailing 공법의 특징
  • 경제성(Cost)

    Soil Nailing 공법의 경우, 원지반 자체가 주된 요소의 하나로 이용되고 또한 그 이외의 구조적 요소는 상대적으로 가격이 저렴한 Nail이다. Shotcrete 또는 기성 전면판은 단지 전면에 존재하는 (Nail과 Nail 사이) 흙의 붕괴를 방지하기 위한 국부적인 보각역할이 전부다. 따라서 비교적 두께가 얇고 가격도 저렴한 특징을 지니고 있다.

  • 시공원(Workability)

    Soil Nailing은 단순한 천공 및 그라우팅 장비(drilling by bibropercussion & grouting generally by grative)를 이용해 시공이 가능하다. 또한 Top-down 방식에 의한 단계별 시공이므로 장비를 다루기가 비교적 손쉬우며, 따라서 접근이 용이하지 않은 현장의 경우 Soil Nailing공법의 효율성은 더욱 크다고 할 수 있다.

  • 적응성(Adaptation)

    현장조건(Field Condition)의 적용성
    Top-down방식에 대한 단계별 시공이 이루어지므로 현장여건 및 각 토층별 강도특성 등을 감안하여 이에 적합한 전체 구조체의 기하학적인 형상(전면의 경사도를 포함하여) 및 Nail의 강도, 치수 등의 선택이 가능하다.

    지반조건(Soil Layer Condition)의 적응성
    표석 및 경암등의 이질재료가 포함된 지층을 접하게 되는 경우 직경이 비교적 작은 천공을 요하는 Soil Nailing 공법은 Slurry 벽체 및 엄지말뚝공법 등과 비교하여 시공이 더욱 용이하다.

  • 유연성(Flexibility)

    Soil Nailing 공법으로 시공된 흙막이 구조물은 통상적인 현장타설 콘크리트 흙막이 구조물과 비교할 때, 훨씬 유연성을 지니고 있다. 이와 같은 Soil Nailing 구조체의 유연성은 지반의 움직임에 대한 적응성 향상과 더불어 부가적으로 수직침하에 대한 보강기능의 수행이 가능함은 물론 다수의 보강재가 설치되므로 한,두개의 Nail이 기능을 상실하는 경우에도 전체적인 벽체의 안정성은 충분히 확보 될 수 있다.

Soil Nailing 공법의 시공
사면 굴작 및 자재 / 장비 반입

• 소요 구배 및 적정높이 절취

NAIL 자재 및 부속 자재 점검
1 차 숏크리트

• 1 차 숏 크리트 작업 (t≒75mm)
• 여굴부 확인

NAIL 천공

• 소요 천공 심도 확연
• 천공 직경 (≒ 100mm)

NAIL 조립 / 설치 및 1 차 그라우팅
• 소요 길이 확보, SPNCER 조립 / 설치
• WATER / CEMENT 비 준수
WIRE MESH 설치
• 연결 철근 조립 (D = 16mm)
PLATE 및 LINER SCREW 조립
• 도면에 명기된 적정 규격의 자재 사용
2 차 숏크리트
• 2 차 숏크리트 작업 (t≒75mm)
2 차 그라우탕
• NAIL 공 두부 2 차 그라우팅
옹벽 철근 배근 및 콘크리트 타설
• 현장 타설 문양옹벽 (OPTION)
